风 机 常 识
一、风机的分类:
1、根据气流方向分类:
离心风机:气流轴向进入叶轮后通过叶轮的旋转沿径向流动。
轴流风机:气流轴向进入叶轮后近似在圆柱表面沿轴向流动。
混(斜)流风机:子午加速式,气流方向介于离心式与轴流式之间,近似沿锥面流动。
2、根据叶片形式分类:
a) 前倾(分单吸、双吸,适用压力1000Pa以下)
b) 后倾(分单片、翼截式,又分单吸、双吸,适用压力1000Pa以上)
c) 轴流(铁扇叶、螺旋浆式)
d) 斜流、混流
3、根据压力形式分类:低压、中压、高压

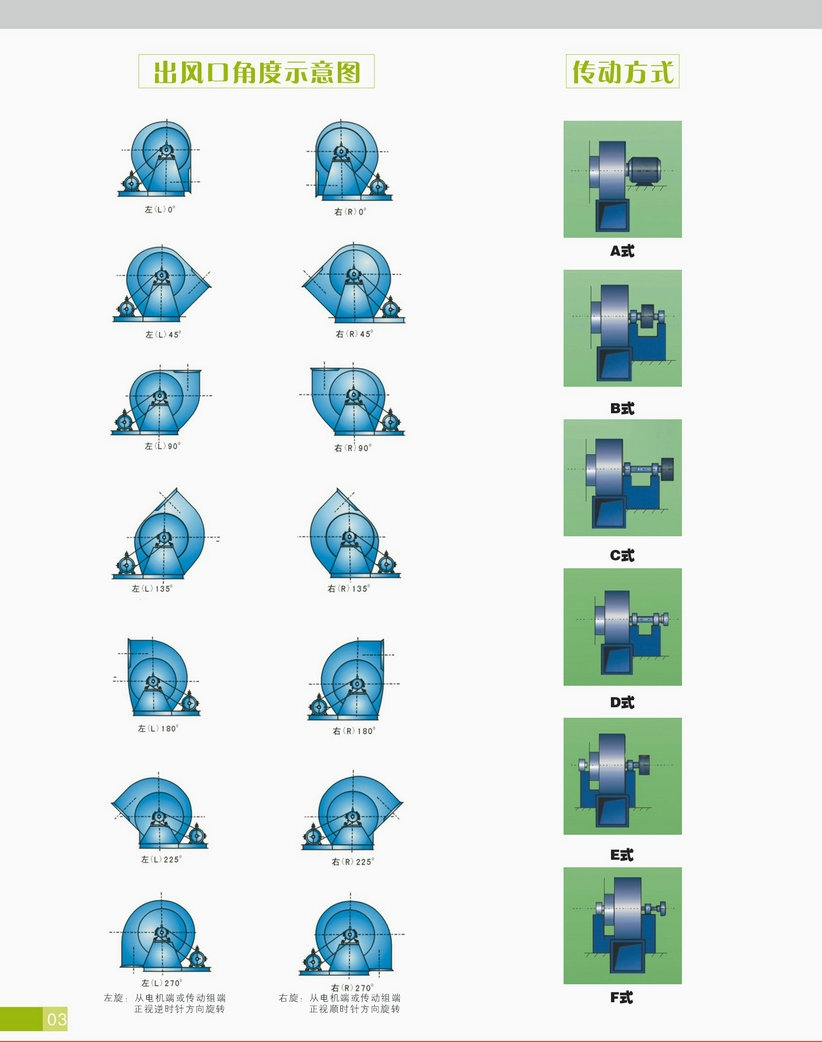

4、根据传动形式:
传动方式:A、直接式(内转子、外转子、电机直接、连轴器)
B、皮带式(普通、连坐轴承、水冷式、油冷式)
风机根据使用场所及用途可分为: 锅炉、冷却、防爆、防腐、船舶、纺织、隧道、排尘、一般工业用通风、空调风机等。
二、离心风机的分类:
离心风机有中高压离心风机与中低压离心风机,根据其叶片型式不同分前倾、径向和后倾几种。
三、风机的组成
轴流风机主要由风壳、叶轮、电机组成;
离心风机主要由蜗壳、叶轮、进风口(导流器)、电机、传动组、支架(脚架)组成。配件有减震器、皮带轮、皮带、进出风口法兰、皮带护罩等。
常用的风机参数(性能指标)
1. 分量:风机每分钟输送的空气立方数,SI:m³/h。
2. 全压:气体所具有的全部能量,等于动压+静压,SI:Pa。
3. 动压:将气体从零速度加速至某一速度所需要的压力,SI:Pa。
4. 静压:流体某点的绝对压力与大气压力的差值,SI:Pa。
5. 风机转速:风机叶轮每分钟转过的转数,SI:RPM;
6. 轴功率:电动机除去外部损耗因素,传递到风机轴上的实际功率,通常认为是风机实际所需功率。SI:KW。
7. 噪音:风机在正常运转过程中气动噪音和机械噪音叠加所形成的噪音;大多数厂家公布A记权噪音(dBA),1.5m处。SI:dBA
8. 全压效率:风量X全压/轴功率/1000/3600*100%。
9. 电源:380/50/3,220/50/1,220/50/3,690/50/3等等。
10. 出口风速:风机出口截面积的风速,控制出口风速可间接控制噪音。SI:m/s
电机性能知识
电动机的绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级
最高允许温度(℃) 105 120 130 155 180
绕组温升限值(K) 60 75 80 100 125
性能参考温度(℃) 80 95 100 120 145
IP防护等级
IP(INTERNATIONAL PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草的。将灯具依起防尘防湿之特性加以分级。这里所指的外物含工具,人的手指等均不可接触到灯具内之带电部分,以免触电。IP防护等级是由两个数字所组成,第一个数字表示灯具离尘、防止外物侵入的等级,第二个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码(数字)所指示的防护程度
第一个标示数字 防护等级 定义
0 没有防护 对外界的人或无特殊防护
1 防止大于50mm的固体物侵入 防止人体(如手掌)因意外而接触到灯具内部的零件。防止较大 尺寸(直径大于50mm)的外物侵入
2 防止大于12mm的固体物侵入 防止人的手指接触到灯具内部的零件防止中等尺寸(直径大于 12mm)外物侵入。
3 防止大于2.5mm的固体物侵入 防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵 入而接触到灯具内部的零件。
4 防止大于1.0mm的固体物侵入 防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵 入而接触到灯具内部的零件。
5 防尘 完全防止外物侵入,虽不能完全防止灰尘进入,但侵入的灰尘量并不会影响灯具的正常工 作。
6 防尘 完全防止外物侵入,且可完全防止灰尘进入。
第二个标示特性号码(数字)所指示的防护程度
第二个标示数字 防护等级 定义
0 没有防护 没有防护
1 防止滴水侵入 垂直滴下的水滴(如凝结水)对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入 当灯具由垂直倾斜至15度时,滴水对灯具不会造成有害影响
3 防止喷洒的水侵入 防雨,或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4 防止飞溅的水侵入 防止个方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入 防止来自各方向喷嘴射出的水进入灯具内造成损害。
6 防止大浪的侵入 装设于甲板上的灯具,防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入 灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8 防止沉没时水的侵入 灯具无限期的沉没在指定水压的状况下,能确保不因进水而造成损坏。
